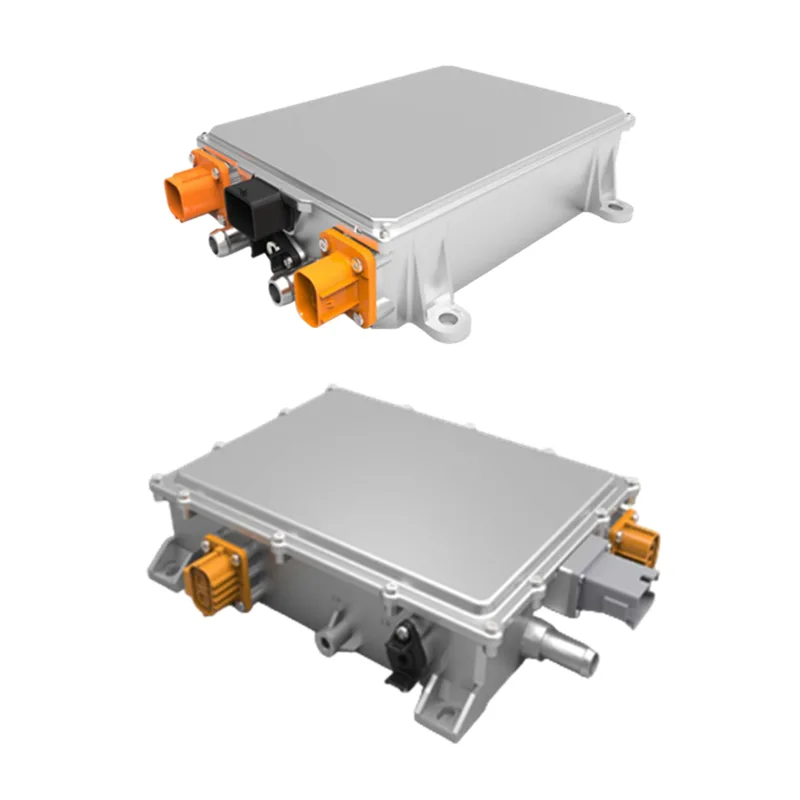

6,6KW High-Power IP67 vätskekyld OBC

Zhaofeng anpassad 6,6KW High-Power IP67 vätskekyld OBC är en kärnladdningskomponent ombord som är oberoende utvecklad för nya energifordon, huvudsakligen ansvarig för att omvandla växelström från elnätet till likström lämplig för litiumbatteriladdning. Med den snabba utvecklingen av den nya energifordonsindustrin, särskilt den ökande efterfrågan på effektiv och pålitlig laddning av kommersiella fordon och tunga lastbilar, har denna produkt optimerats och uppgraderats när det gäller effekttäthet, miljöanpassning och säkerhetsprestanda. Till skillnad från traditionell luftkyld OBC, antar 6,6KW High-Power IP67 vätskekyld OBC ett avancerat vätskekylningssystem, som snabbt kan avleda värme som genereras under högeffektsladdning, vilket säkerställer stabil drift även i tuffa arbetsmiljöer som hög temperatur, luftfuktighet och damm. Den stöder ett brett inspänningsområde på 100-266Vac och en nätfrekvens på 50Hz-61Hz, vilket är kompatibelt med elnät i de flesta regioner. Utgångslikströmsspänningen är stabil på 360V, och utströmmen kan flexibelt justeras i intervallet 0-20A/40A/60A, vilket möter laddningsbehoven för litiumbatterier med olika kapacitet.

Modellspecifikation

Elsäkerhetsparametrar

Installationsguide

"1. Före installation, kontrollera att AC-ingångsbrytaren på laddarens vänstra sida är i OFF-läge för att säkerställa att AC-ingångsströmförsörjningen är frånkopplad.

2. Anslut AC-ingångsgränssnittet till elnätet.

3. Anslut DC-utgångskontakten (eller laddningspistolen) till batteripaketet.

4.Varning: Låt en fackman installera kablarna!"

Produktfördelar

Den högkvalitativa 6,6KW High-Power IP67 vätskekylda OBC-enheten har en hög energieffektivitet på ≥90%, vilket effektivt kan minska energiförlusten under laddning, förkorta laddningstiden och förbättra kryssningsräckvidden för nya energifordon, vilket perfekt möter de effektiva laddningsbehoven för fordon i högfrekventa driftscenarier som långa transporter och långväga transporter; dess IP67 vattentäta och dammtäta funktion gör det möjligt för den att helt motstå inträngning av damm och långvarig nedsänkning i ett visst vattendjup, och med stöd av ett avancerat vätskekylningssystem kan den upprätthålla stabil drift även i tuffa arbetsmiljöer som gruvor, hamnar och byggarbetsplatser med omgivningstemperaturer upp till 85°C, vilket löser problemet med dåliga OBC-miljöer; samtidigt är den utrustad med flera omfattande säkerhetsskyddsfunktioner inklusive ingångsöver-/underspänning, utgående överström, utgående kortslutning, utgående övertemperatur och kommunikationsavbrott, vilket kan reagera på olika onormala laddningsförhållanden, effektivt skydda batteriets och hela fordonets säkerhet, och tillhandahålla pålitlig garanti för säker drift av fordon i olika applikationsscenarier; Dessutom stöder den ett brett utbud av inspänning och frekvens, är kompatibel med olika litiumbatterispecifikationer och kan flexibelt justera utströmmen, som kan anpassas efter behoven hos olika fordonsmodeller som lätta kommersiella elfordon, medelstora/tunga lastbilar och hybridfordon, med stark kompatibilitet och flexibilitet; produkten antar högkvalitativa komponenter av fordonskvalitet och ett integrerat pressgjutningsskal, som har stark antivibration och slagtålighet, och den mogna vätskekylningstekniken minskar komponentslitage, förlänger produktens livslängd, minskar senare underhållskostnad för användare som använder fordon under lång tid.

Användningsmetod

Installation→ Laddning→ Dagligt underhåll→ Anpassning och felsökning

"1. 6,6KW High-Power IP67 vätskekyld OBC är installerad i den avsedda positionen för det nya energifordonets kraftsystem, och ingångs- och utgångsledningarna är anslutna enligt fordonets kabelspecifikationer, vilket säkerställer fast anslutning och god isolering. Vätskekylningsrörledningen är ansluten till fordonets vätskekylsystem för att säkerställa jämn kylcirkulation.

2. Vid laddning, anslut fordonets laddningspistol till AC-laddningshögen. OBC:n kommer automatiskt att detektera ingångsspänningen och frekvensen och kommunicera med batterihanteringssystemet (BMS) genom CAN2.0 för att få batteriets laddningstillstånd. Den kommer automatiskt att justera utströmmen enligt batteriets behov och slutföra laddningsprocessen med konstant spänning och konstant ström.

3. Kontrollera regelbundet anslutningen av OBC:s ingångs- och utgångsledningar och tätheten hos vätskekylningsrörledningen för att förhindra lösa anslutningar eller vätskeläckage. Kontrollera OBC:ns arbetsstatus genom fordonets instrumentpanel. Om ett onormalt larm inträffar, sluta omedelbart att använda det och utför professionellt underhåll.

4.För anpassade produkter kommer den tekniska personalen på vår fabrik att utföra parameterfelsökning enligt fordonsmodellen och kundens behov, och tillhandahålla motsvarande felsökningsvägledning och bruksanvisning för att säkerställa normal användning av produkten."

Förpackning och frakt
