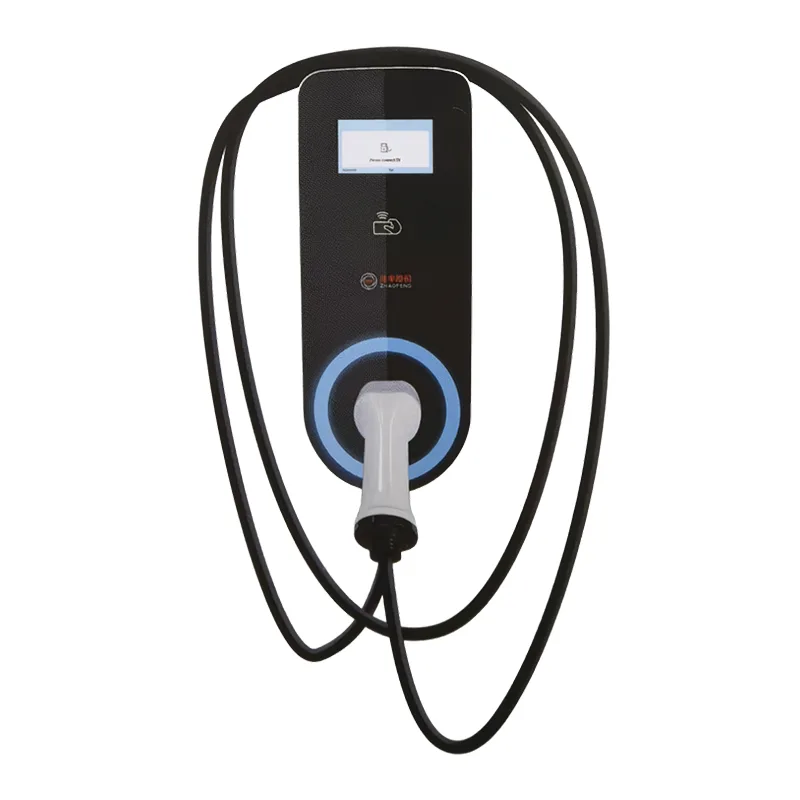

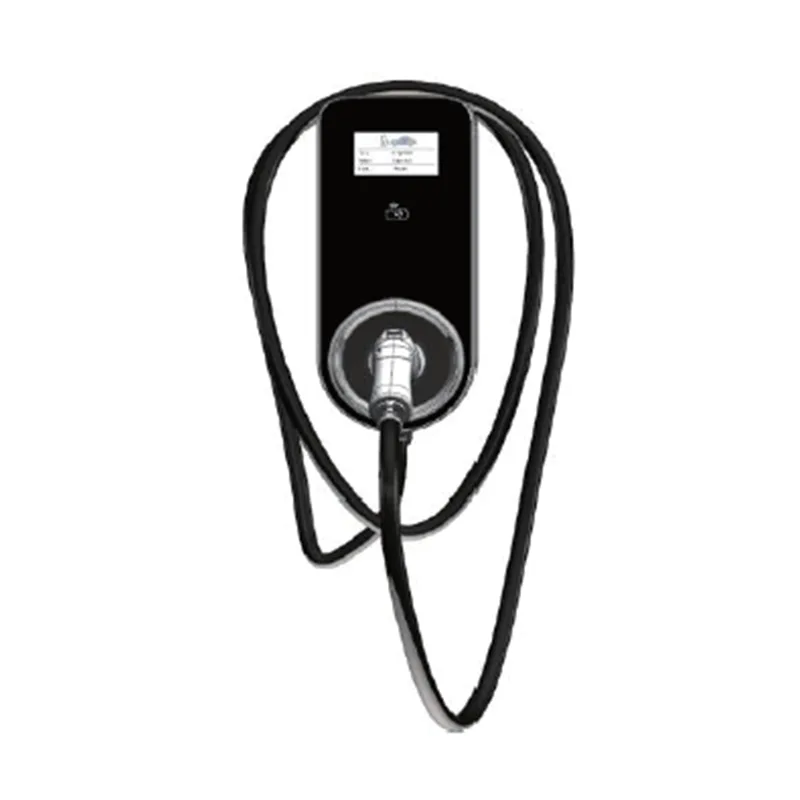

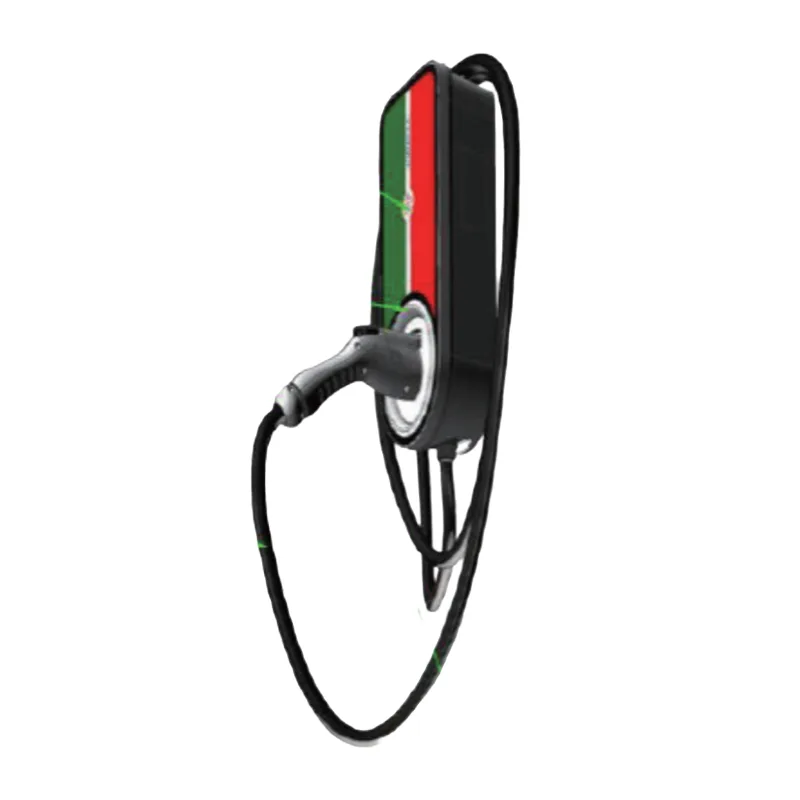

7KW Väggmonterad AC Laddningshög

Vårt företags 7KW väggmonterade AC-laddningshög är en laddningsenhet utvecklad för att möta laddningsbehoven hos nya energifordon, som ska användas tillsammans med den inbyggda laddaren av elfordon för att tillhandahålla laddningstjänster för elfordon. Denna produkt är lätt att installera, kompakt i storleken, enkel att använda och har ett modernt utseende, kortsvepning/laddning, snabb och effektiv; flera allsidiga säkerhetsskyddsfunktioner (kortslutningsskydd, läckageskydd, nödstoppsskydd, överström, övertemperaturskydd, överspänningsskydd, IP54-klassad damm- och vattenbeständighet, jordningsskydd) stänger automatiskt av strömmen efter laddning, vilket skyddar fordonets säkerhet.

1. Plug and play driftprocess för varje ägare att parkera Lås bilen - anslut laddningspistolen - börja ladda (blinkande ljus) Kom och ladda när du kommer◇, lämna när det är klart, helt okänsligt

2. Skjutreglaget för att starta driftprocessen ◇ Ägarkontakt - Ägaren sveper auktoriseringskort - Börja ladda (blinkande ljus)

Tekniska parametrar

Produktegenskaper

1) Utrustad med en 4,3-tums skärm och LED-statusindikator, vilket gör det möjligt att ta reda på laddningsprocessen.

2) Kan kommunicera online via Ethernet/4G-nätverk, vilket möjliggör kontroll och betalningsfunktioner i realtid.

3) Omfattande systemskydd: överspänning, underspänningsskydd, överströmsskydd, kortslutningsskydd, läckageskydd, övertemperaturskydd, åskskydd, säkerställer säker och pålitlig produktdrift.4) Datalagring och felidentifiering.

5) Exakt effektmätning och identifieringsfunktion, vilket ökar användarens förtroende.

6) Den övergripande strukturen är designad med regn och damm, med en IP54 skyddsnivå, lämplig för både inomhus och utomhus

miljöer och används ofta i inhemska och utländska miljöer.

7) Lätt att installera, fungera och underhålla.

8) Säkert och stöldskydd.

Installationsmiljökrav

1) Den här laddningshögen är en universell laddningshög inomhus och utomhus, som uppfyller IP54-skyddsnivån och kan installeras utomhus.

2) Se till att den omgivande temperaturen ligger inom intervallet -30°C~ 50°C.

3) Installationsplatsen måste överstiga en höjd av 2000 meter.

4) Det får inte finnas några kraftiga vibrationer eller brandfarliga och explosiva material nära installationsplatsen.

5) Platsen får inte vara i ett lågt liggande område eller ett område som är utsatt för vattenförsämring.

6) Installationen av pålen måste stödjas av en vägg. Om det finns väggstöd rekommenderas att använda speciella golvpelare för installation och fixering.

7) När du installerar pålen, se till att pålen är vertikal och att referensdata för höjden på laddningshögen från marken (1,3-1,5 meter) bibehålls.

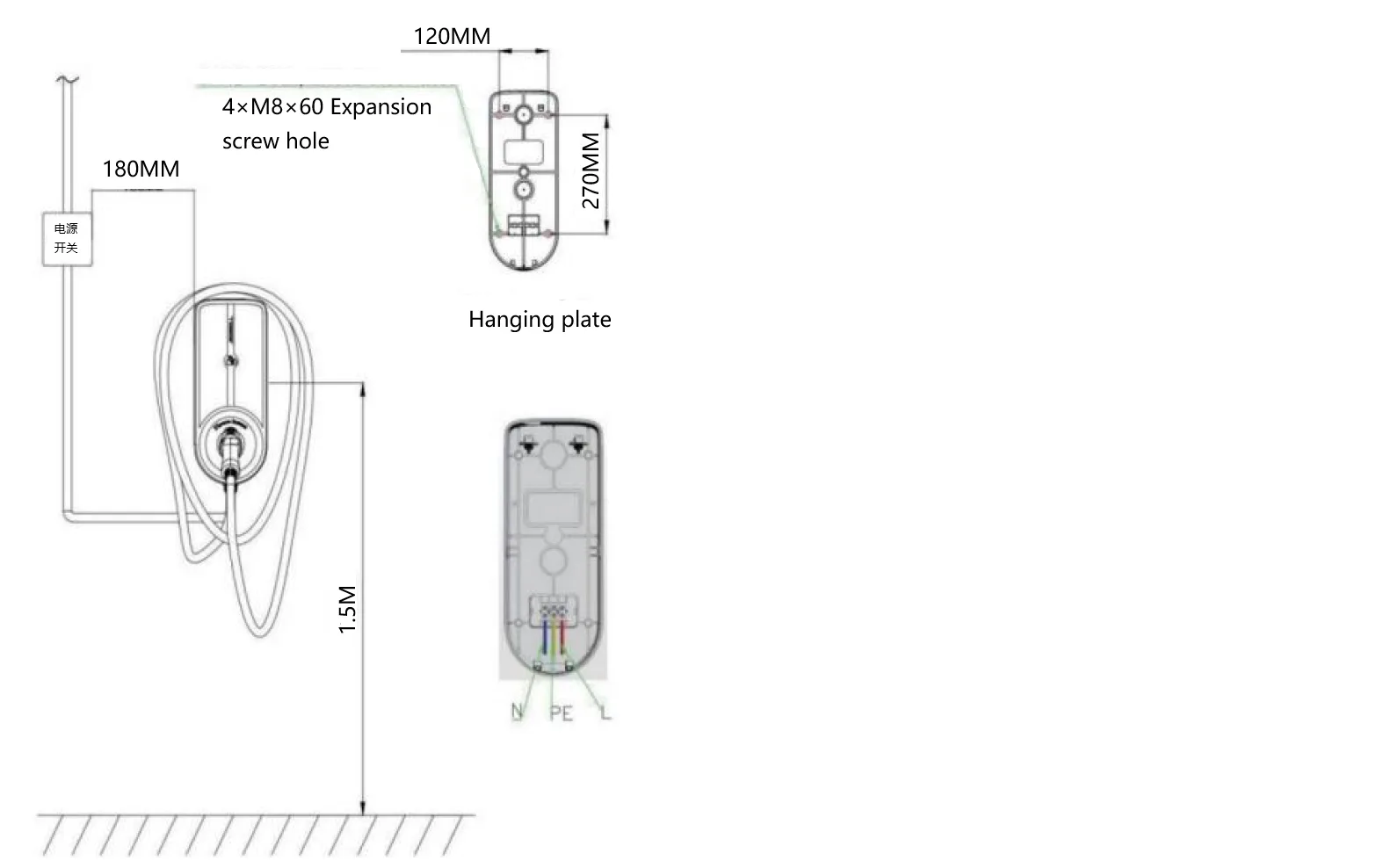

Installationsmetod

1) Referensdata för höjden på laddhögen från marken (1,3-1,5 meter)2) Markera placeringen av monteringshålet på bakplattan på väggen enligt placeringen av monteringshålet på bakplattan.

Använd en slagborr för att stansa (Φ8*65), och sätt sedan i M8*60 plastexpansionsrör,

och dra åt skruvarna genom hängplattan.

3) Utrustningen utrustad med ingångskablar från fabrik, om du behöver förlänga längden på ingångskabeln,

vänligen förläng anslutningen enligt rätt kabelmetod enligt ledningsidentifieringen anslut tre kablar (brandledning L, nolllinje N, jordledning PE) till plintkortet,

och slutföra ledningarna; (Eftersom utrustningens ström är stor, bör förlängning säkerställa tillförlitlig anslutning);

4) För att förhindra risken för elektriska stötar bör utrustningen se till att den ingående jordledningen är ordentligt fastsatt.
